UE5 Common UI お試し ③ デフォルトナビゲーション (Default Back Action)

上記の続きです。

前回デフォルトナビゲーションのうち、Default Click Action しか触れられなかったので Default Back Action を試します。

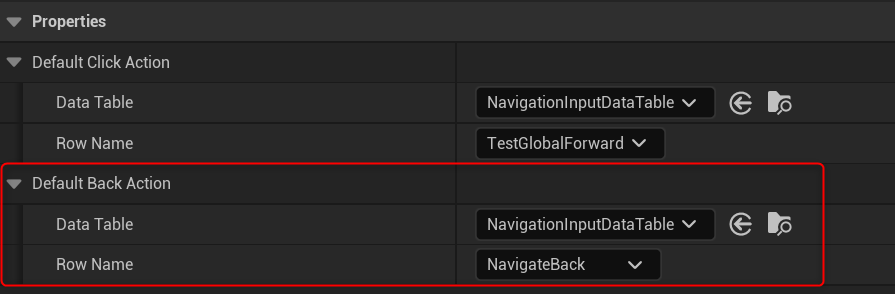

設定に関するコード

前回も貼りましたが再掲します。

/* Derive from this class to store the Input data. It is referenced in the Common Input Settings, found in the project settings UI. */
UCLASS(Abstract, Blueprintable, ClassGroup = Input, meta = (Category = "Common Input"))
class COMMONINPUT_API UCommonUIInputData : public UObject
{
    GENERATED_BODY()

public:
    virtual bool NeedsLoadForServer() const override;

public:
    UPROPERTY(EditDefaultsOnly, Category = "Properties", meta = (RowType = CommonInputActionDataBase))
    FDataTableRowHandle DefaultClickAction;

    UPROPERTY(EditDefaultsOnly, Category = "Properties", meta = (RowType = CommonInputActionDataBase))
    FDataTableRowHandle DefaultBackAction;
};

また、これらを取得するコードは UCommonInputSettings にあります。

UCLASS(config = Game, defaultconfig)
class COMMONINPUT_API UCommonInputSettings : public UDeveloperSettings
{
    FDataTableRowHandle GetDefaultClickAction() const;
    FDataTableRowHandle GetDefaultBackAction() const;

    // 全体的に省略

GetDefaultBackAction 利用箇所

void UCommonActivatableWidget::NativeConstruct()
{
    Super::NativeConstruct();

    if (bIsBackHandler)
    {
        // 💡 Default Back Action 時に HandleBackAction が呼び出される
        FBindUIActionArgs BindArgs(ICommonInputModule::GetSettings().GetDefaultBackAction(), FSimpleDelegate::CreateUObject(this, &UCommonActivatableWidget::HandleBackAction));
        BindArgs.bDisplayInActionBar = bIsBackActionDisplayedInActionBar;

        DefaultBackActionHandle = RegisterUIActionBinding(BindArgs);
    }

    if (bAutoActivate)
    {
        UE_LOG(LogCommonUI, Verbose, TEXT("[%s] auto-activated"), *GetName());
        ActivateWidget();
    }
}

上記の一箇所しかありません。

UCommonActivatableWidget は、最初の記事で WBP_Menu を作成する際に UserWidget の代わりに親に指定したものです。

NativeConstruct で呼び出されていますが、bIsBackHandler の場合のみのようです。

上記のプロパティになりますが、もちろん WBP_Menu にも存在しています。以下は定義です。

/**
 * The base for widgets that are capable of being "activated" and "deactivated" during their lifetime without being otherwise modified or destroyed.
 *
 * This is generally desired for one or more of the following purposes:
 * - This widget can turn on/off without being removed from the hierarchy (or otherwise reconstructing the underlying SWidgets), so Construct/Destruct are insufficient
 * - 💡 You'd like to be able to "go back" from this widget, whether that means back a breadcrumb, closing a modal, or something else. This is built-in here.
 * - This widget's place in the hierarchy is such that it defines a meaningful node-point in the tree of activatable widgets through which input is routed to all widgets.
 *
 * By default, an activatable widget:
 * - Is not automatically activated upon construction
 * - 💡 Does not register to receive back actions (or any other actions, for that matter)
 * - 💡 If classified as a back handler, is automatically deactivated (but not destroyed) when it receives a back action
 *
 * Note that removing an activatable widget from the UI (i.e. triggering Destruct()) will always deactivate it, even if the UWidget is not destroyed.
 * Re-constructing the underlying SWidget will only result in re-activation if auto-activate is enabled.
 *
 * TODO: ADD MORE INFO ON INPUTS
 */
UCLASS(meta = (DisableNativeTick))
class COMMONUI_API UCommonActivatableWidget : public UCommonUserWidget
{
    // 略

    /** True to receive "Back" actions automatically. Custom back handler behavior can be provided, default is to deactivate. */
    UPROPERTY(EditAnywhere, Category = Back)
    bool bIsBackHandler = false;

    /** True to receive "Back" actions automatically. Custom back handler behavior can be provided, default is to deactivate. */
    UPROPERTY(EditAnywhere, Category = Back)
    bool bIsBackActionDisplayedInActionBar = false;

    /** Handle to default back action, if bound */
    FUIActionBindingHandle DefaultBackActionHandle;

上記でクラスのコメントに強調アイコンを付けましたが、UCommonActivatableWidget としても back に関しては主要な機能として説明されています。

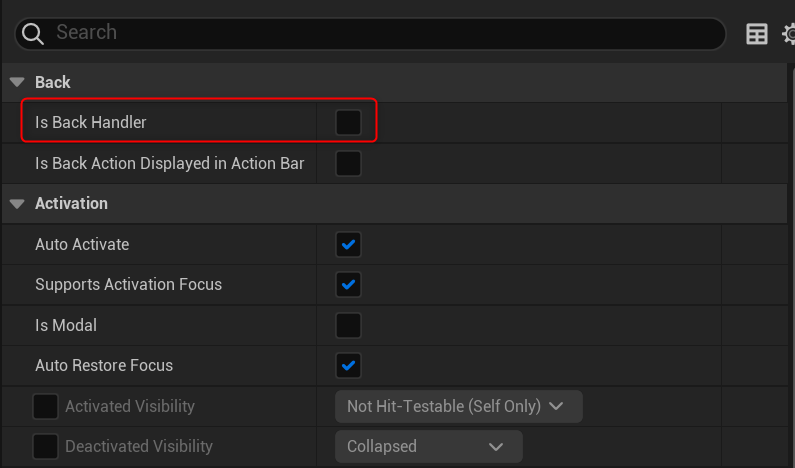

戻ると、bIsBackHandler は Editor から設定可能な bool 値になっています。
bIsBackActionDisplayedInActionBar に関しては今回はスキップします。

DefaultBackActionHandle に関しては RegisterUIActionBinding の戻り値を受け取り、Deactivate のために利用しているだけです。実際のアクションの登録は RegisterUIActionBinding で行われています。

Back Action を受け取った時

すでに定義コードのコメントで書かれていますが、以下の実際の処理コードでも分かる通り DeactivateWidget が呼び出されています。(BP 側で OnHandleBackAction が設定されている場合は呼び出されないようです)

bool UCommonActivatableWidget::NativeOnHandleBackAction()
{
    //@todo DanH: This isn't actually fleshed out enough - we need to figure out whether we want to let back be a normal action or a special one routed through all activatables that lets them conditionally handle it
    if (bIsBackHandler)
    {
        if (!BP_OnHandleBackAction())
        {
            // Default behavior is unconditional deactivation
            UE_LOG(LogCommonUI, Verbose, TEXT("[%s] handled back with default implementation. Deactivating immediately."), *GetName());
            DeactivateWidget();
        }
        return true;
    }
    return false;
}

void UCommonActivatableWidget::HandleBackAction()
{
    NativeOnHandleBackAction();
}

DeactivateWidget

動作を確認するにあたり、CommonActivatableWidget の Deactivate がどのようなことをするのか見ておきます。

void UCommonActivatableWidget::DeactivateWidget()
{
    if (bIsActive)
    {
        InternalProcessDeactivation();
    }
}

void UCommonActivatableWidget::InternalProcessDeactivation()
{
    UE_LOG(LogCommonUI, Verbose, TEXT("[%s] -> Deactivated"), *GetName());

    bIsActive = false;
    NativeOnDeactivated();
}

void UCommonActivatableWidget::NativeOnDeactivated()
{
    if (ensure(!bIsActive))
    {
        if (bSetVisibilityOnDeactivated)
        {
            SetVisibility(DeactivatedVisibility);
            UE_LOG(LogCommonUI, Verbose, TEXT("[%s] set visibility to [%d] on deactivation"), *GetName(), *StaticEnum<ESlateVisibility>()->GetDisplayValueAsText(DeactivatedVisibility).ToString());
        }

        // Cancel any holds that were active
        ClearActiveHoldInputs();

        BP_OnDeactivated();
        OnDeactivated().Broadcast();
        BP_OnWidgetDeactivated.Broadcast();
    }
}

まずは bIsActive を false にし、その後 bSetVisibilityOnDeactivated が true なら SetVisibility(DeactivatedVisibility) を行います。
ClearActiveHoldInputs に関しては HoldInputs をまだ確認していないので詳しくは見ませんが、それをクリアするということかと思います。

その後は BP 側のイベントを流したり、OnDeactivated を流したりといった感じです。

bSetVisibilityOnDeactivated / DeactivatedVisibility

// UCommonActivatableWidget.h

    UPROPERTY(EditAnywhere, Category = Activation, meta = (InlineEditConditionToggle = "DeactivatedVisibility"))
    bool bSetVisibilityOnDeactivated = false;

    UPROPERTY(EditAnywhere, Category = Activation, meta = (EditCondition = "bSetVisibilityOnDeactivated"))
    ESlateVisibility DeactivatedVisibility = ESlateVisibility::Collapsed;

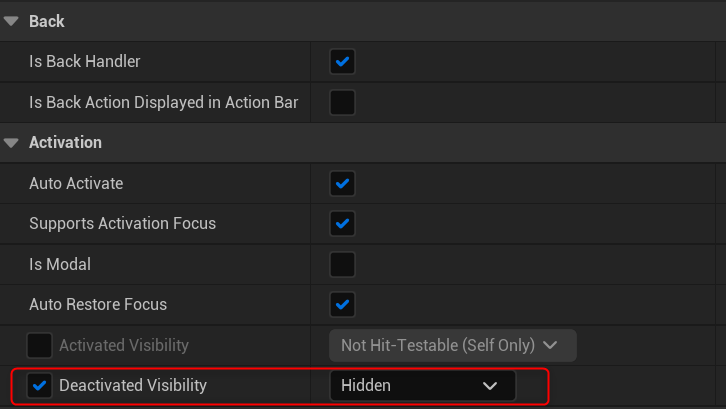

こちらも設定項目ですね。IsBackHandler を確認する時にも同じ箇所のスクショを貼りましたが、今回は上記のプロパティの箇所に枠を付けています。
